[TUTORIAL] flashear xbox 360 slim con proteccion de escritura sin cambio de PCB`s

IMPORTANTE: ESTE TUTORIAL ES SOLO PARA LOS LECTORES CON CHIP MXIC, EL CUAL SE SABE SOLO PONIENDO EN "VENDOR MODE", ESTE TUTORIAL NO TIENE GARANTIAS IMPLICITAS NI EXPLICITAS, POR ESTE MOTIVO EL TEAM-XECUTER, C4EVA, NI YO NOS HACEMOS RESPONSABLES POR LOS DAÑOS A TU LECTOR Y/O CONSOLA

hacer click en las imagenes para aumentarlas de tamaño

en este tutorial veremos como se puede flashear una xbox 360 slim con proteccion de escritura sin cambio de pcb, para esto hacemos lo siguiente:

1º paso extraccion de la key  de nuestro lector (este paso es uno de los mas importantes, ya que sin el no se podra hacer nada):

-para esto necesitamos nuestro lector de x360s y un Conversor USB->SATA como este:

-un cable SATA para trabajar mas comodo

PROCEDIMIENTO

1.- Conectar el cable de video o HDMI a un TV (esto para que no se apague la consola)
2.- Conectar el puerto USB del adaptador USB->SATA al puerto USB del xbox360
3.- Conectar el cable SATA del lector al puerto SATA del adaptador

4.- Encender la XBOX360
5.- Abrir y cerrar la bandeja
5.- Desconectar el cable SATA del lector del puerto SATA del adaptador
6.- Conectar el cable SATA del lector al puerto SATA del pc, encender el pc

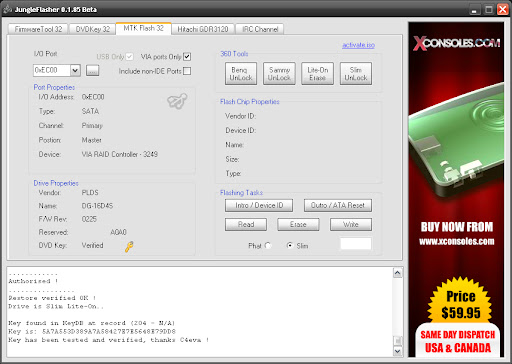

7.- se inicia windows abrir jungleflasher irse a la pestaña dvdKey 32 buscar el puerto I/O donde esta conectado el lector
8.- presionar el boton SLIMKEY nos abre una ventana selecionar NO
9.- es aqui donde nos dira donde guardar los archivos extraidos guardar cada uno de ello en el directorio que ustedes quieran para usarlos como ustedes quieran

un videoclip como realizar el procedimiento

luego viene el paso mas riesgoso y el que se debe realizar con mayor cuidado el corte de pistas:

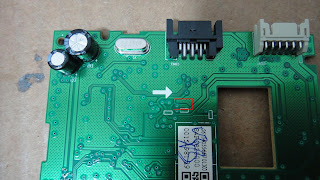

este corte de debe realizar en la placa de la unidad de DVD, especificamente en este sector

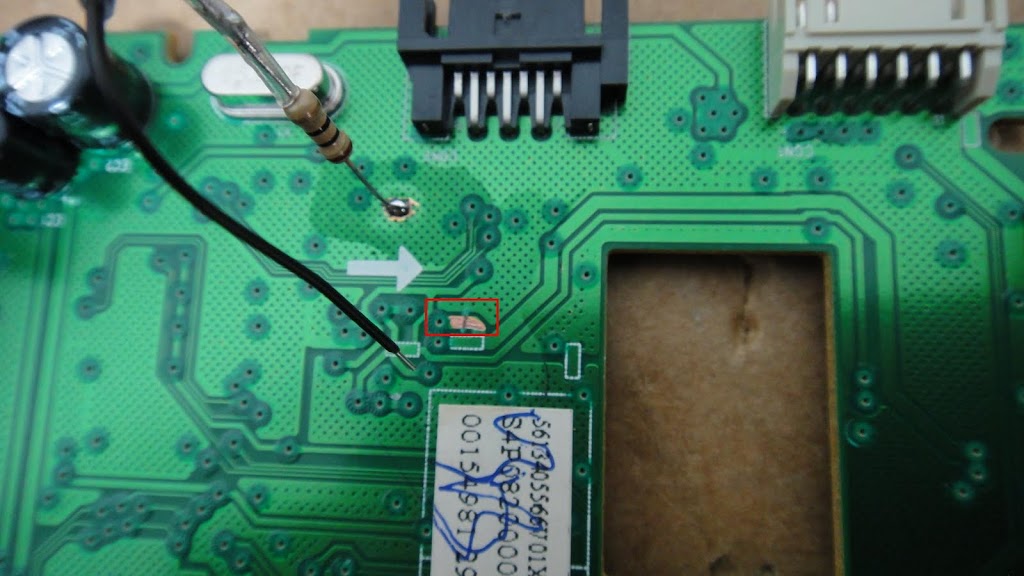

ahora debes soldar una resistencia de 5Ω a 18Ω (esto debes intentarlo hasta que te de el status 0x72, ya que para ningun lector es igual), en el punto marcado con naranjo en la primera imagen y cortar la pista.

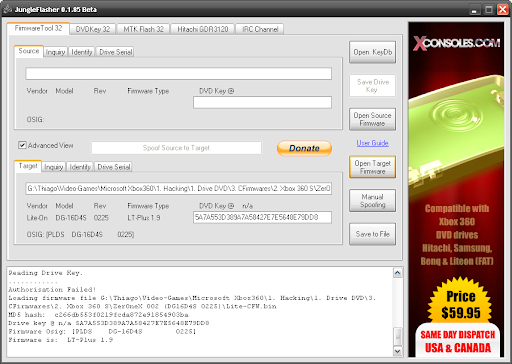

luego abrimos el jungle flasher y cargamos el CFW pinchando en el boton open target firmware (los links mas abajo)  y tu key pinchando en el boton openkey db (selecciona el archivo Dummy.bin)  en la pestaña FirmwareTOOL32, de esta manera

luego en el boton save to file y pones cualquier nombre.

ahora nos vamos a la pestaña "MTK flash 32" y hacemos click en el boton "intro/ device ID" y asi el lector nos quedara en "vendor mode" y con status 0x72

ahora si tienes el chip mxic, podras seguir adelante o si no tendras que esperar que se encuentre una solucion

NOTA: si al hacer click en "intro/ device ID" te sale un cuadro de texto, ponle que si y hace contacto con la resistencia en el punto que has cortado y asi tendras el "vendor mode" (luego desconectar la resistencia).

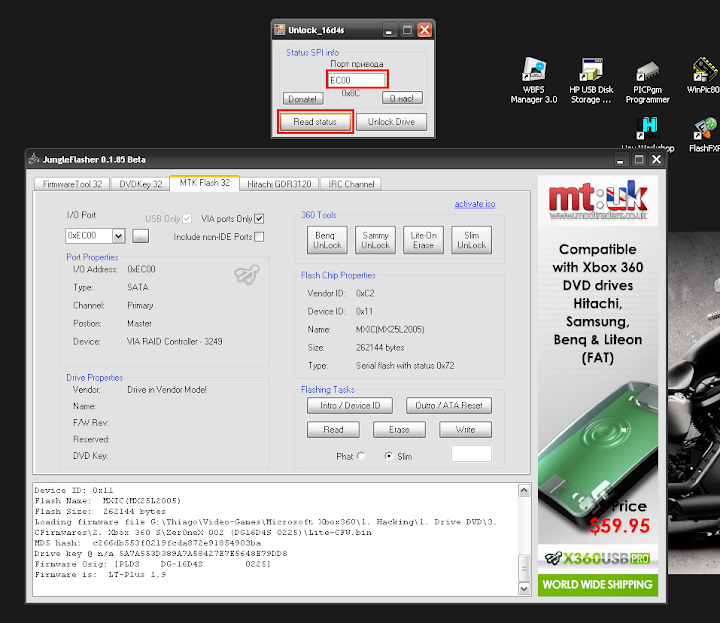

ahora, ya que tienes el lector en "vendor mode", abre el programa de los rusos y en el cuadro donde tienes que escribir pon el puerto donde se encuentra tu unidad lectora (ese dato lo podras saber con el jungle flasher, donde dice "I/O port")  en este caso EC00 y luego click en el boton read status y te debera dar el status 0x8C, el cual indica que esta protegido contra escritura, no preocuparse que vamos bien.

ahora para desbloquear el lector, simplemente vuelve a hacer contacto en el punto y sin desconectar y sin desconectar haz click en "unlock drive"

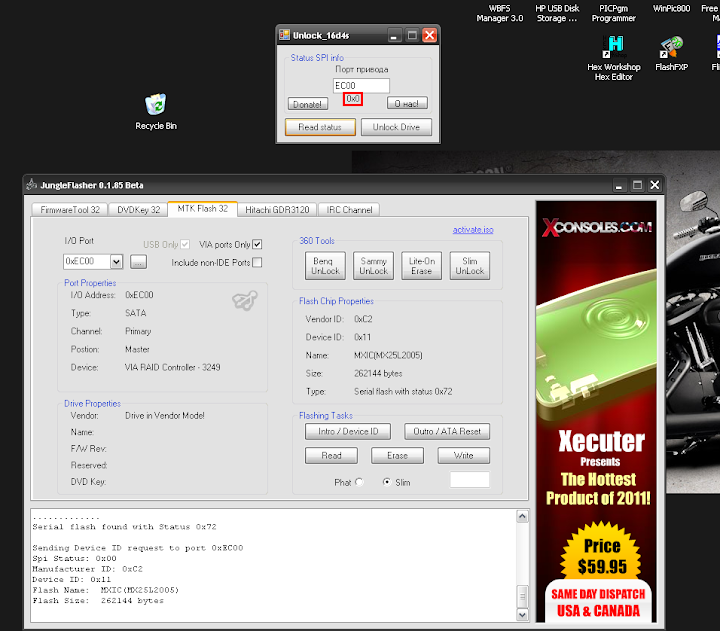

ahora nos dara el status 0x0 y eso significa que nuestra lectora esta desbloqueada y se puede proceder a escribir el CFW sin problemas, desde ahora no es mas necesario seguir haciendo contacto con la resistencia.

ahora nos vamos al jungle flasher, y hacemos click en el boton write, esperamos que escriba los 4 bancos de datos y los verifique, y listo tenemos nuestra unidad desbloqueada lista para poder jugar nuestras copias de seguridad.

ahora solo nos queda sellar las pistas y cerrar la consola para poder jugar.

pack con todos los programas necesarios : http://www.mediafire.com/file/ovvsixajdqjy1j7

porfavor has click en las publicidades para  poder tener mas puntos, es lo unico que te pido por ayudarte.

ojala aporveches el tutorial de buena manera


PD: imagenes sacadas de elotrolado.net
